Wellenplatte

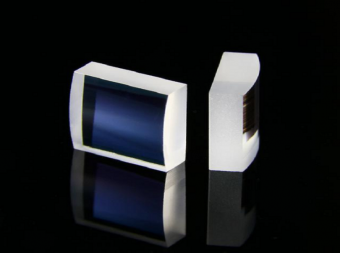

Plankonvexe kreisförmige Zylinderlinsen sind für die Linienabbildung oder uniaxiale Vergrößerung in einem breiten Anwendungsbereich nützlich. Diese Linsen können mit anderen Linsen kombiniert werden, um komplexe Abbildungssysteme zu bilden.

Eine zylindrische Linse ist eine Linse, die Licht auf eine Linie anstatt auf einen Punkt fokussiert, wie eine sphärische Linse. Die gekrümmte Fläche oder Flächen einer zylindrischen Linse sind Abschnitte eines Zylinders und fokussieren das Bild, das durch sie hindurchgeht, auf eine Linie parallel zum Schnittpunkt der Oberfläche der Linse und einer Ebene, die sie tangiert. Die Linse komprimiert das Bild senkrecht zu dieser Linie und lässt es parallel dazu (in der Tangentialebene) unverändert. Bei einem Lichtblattmikroskop wird vor dem Beleuchtungsobjektiv eine Zylinderlinse angeordnet, um das zur Abbildung verwendete Lichtblatt zu erzeugen. Zylinderlinsen fokussieren oder erweitern Licht nur in einer Achse. Sie können verwendet werden, um Licht in Anwendungen der optischen Messtechnik, des Laserscannings, der Spektroskopie, der Laserdiode, der Akusto-Optik und des optischen Prozessors auf eine dünne Linie zu fokussieren. Sie können auch verwendet werden, um die Leistung einer Laserdiode zu einem symmetrischen Strahl zu erweitern. Zylindrische Linsen werden häufig in Telekommunikationsanwendungen wie WSS, 40G/100G-Modulen und Laseranwendungen wie Pumplasermodulen verwendet

HG Optronics.,INC. kann metallbeschichtete Spiegel, dielektrisch beschichtete Spiegel und dichroitische Spiegel bereitstellen, die aus Substraten wie BK7, optischem Glas, Quarzglas, CaF2 usw. bestehen.

HGO züchtet LiF-Kristalle im eigenen Haus unter Verwendung der Czochralski-Technologie. LiF-Kristall oder Lithiumfluorid-Kristall ist ein optisches Material mit hervorragender Durchlässigkeit im VUV-Bereich. Es wird auch für Fenster, Prismen und Linsen im sichtbaren und infraroten Bereich von 0,104 µm bis 7 µm verwendet. LiF-Einkristalle sind empfindlich gegen Temperaturschocks und würden bei 400°C durch Luftfeuchtigkeit angegriffen. Beim Arbeiten bei einer hohen Temperatur von 600 °C wird der LiF-Kristall weich und leicht plastisch, sodass er zu Radiusplatten gebogen werden kann. Außerdem erzeugt die Bestrahlung Farbzentren. Daher sollten Benutzer Maßnahmen ergreifen, um LiF-Kristalle vor Feuchtigkeit und Schäden durch hochenergetische Strahlung zu schützen. Darüber hinaus kann LiF entlang der (100)-Ebene und weniger häufig (110)-Ebene gespalten werden. Die optischen Eigenschaften sind gut, jedoch ist die Struktur nicht perfekt und die Spaltung schwierig.

HGO züchtet Nd:YLF-Laserkristalle mithilfe der Czochralski-Technologie. Der Nd 3+ :YLF-Kristall zeichnet sich durch seine lange Lebensdauer des 4F3/2-Neodym-Energieniveaus aus. Im Vergleich zu Nd:YAG führen die geringere Wärmeleitfähigkeit und ein schwach negatives dn/dT zu geringeren thermischen Verzerrungen und ermöglichen eine bessere Ausgangsstrahlqualität. Eine weitere Besonderheit ist die hohe UV-Transparenz, die für das Pumpen mit Xenon-Blitzlampen günstig ist.

Ti:Saphir-Kristall ist das am weitesten verbreitete abstimmbare Festkörperlasermaterial, das die hervorragenden physikalischen und optischen Eigenschaften mit dem extrem breiten Laserbereich kombiniert. Seine Laserbandbreite kann Pulse < 10 fs unterstützen, was ihn zum Quarz der Wahl für modengekoppelte Oszillatoren und Verstärker im Femtosekunden-Modus macht. Das Absorptionsband von Ti:Saphir liegt bei ca. 490 nm, sodass es bequem von verschiedenen Laserquellen wie Argonionenlasern oder frequenzverdoppelten Nd:YAG-, Nd:YLF-, Nd:YVO4-Lasern bei ca. 530 nm gepumpt werden kann. Laserdesigner verwenden Ti:Saphir, um Femtosekundenpulse zu erzeugen, um neue Industriewerkzeuge zu entwickeln. Ein richtig gelieferter Femtosekunden-Laserpuls interagiert innerhalb des Ziels und lässt die Umgebung ungestört. Neu entwickelte gepulste Femtosekundenlaser mikrobearbeiten komplexe feine Strukturen in Glas, Metall und anderen Materialien. Aktive Wellenleiter können unter die Oberfläche geschrieben werden, wodurch optische Geräte in den Körper eines Substrats integriert werden. Defekte in Fotomasken können repariert werden, ohne benachbarte Muster zu stören. Und mit Femtosekunden-Pulslasern ist es jetzt möglich, für die medizinische Diagnose eine zelluläre Auflösung in vivo zu erreichen.

HGO züchtet Ho:YLF-Laserkristalle mithilfe der Czochralski-Technologie. Ho:YLF ist ein sehr attraktives Lasermaterial, da die Lebensdauer des oberen Laserniveaus viel länger ist (~ 14 ms) als bei Ho:YAG und die Emissionsquerschnitte höher sind. Außerdem ist die thermische Linse in Ho:YLF viel schwächer, was dazu beiträgt, selbst bei intensivem Endpumpen beugungsbegrenzte Strahlen zu erzeugen. Der Hauptvorteil des direkten Pumpens des Ho 5 I 7 besteht darin, dass es nicht von einer Energieübertragung abhängig sein muss, was zu verschiedenen Strahlungs- und Nichtstrahlungsverlusten führt. Up-Conversion-Verluste, die sich nachteilig auf hochenergetische gütegeschaltete Laser auswirken, werden eliminiert.

KDP Potassium Dihydrogen Phosphate und KD*P oder DKDP Potassium Dideuterium Phosphate gehören zu den am häufigsten verwendeten kommerziellen NLO-Materialien, die sich durch gute UV-Durchlässigkeit, hohe Zerstörschwelle und hohe Doppelbrechung auszeichnen, obwohl ihre NLO-Koeffizienten relativ niedrig sind. Sie werden normalerweise zum Verdoppeln, Verdreifachen und Vervierfachen eines Nd:YAG-Lasers bei Raumtemperatur verwendet. Darüber hinaus sind sie auch ausgezeichnete elektrooptische Kristalle mit hohen elektrooptischen Koeffizienten, die weithin als elektrooptische Modulatoren wie Q-Switches, Pockels-Zellen usw. verwendet werden.
