Magnetooptischer Kristall

/TGG-Kristall Terbium-Gallium-Granat

TGG-Kristall Terbium-Gallium-Granat

TGG ist ein ausgezeichneter magnetooptischer Kristall, der in verschiedenen Faraday-Geräten (Polarisator und Isolator) im Bereich von 400 nm bis 1100 nm, ausgenommen 475 bis 500 nm, verwendet wird.

  • Produktherkunft:

    China
  • Hafen:

    Fuzhou, China
  • Vorlaufzeit:

    3-4weeks
Teilen mit : f t y b l ins
  • Produktdetail

Beschreibungen:


TGG-Kristall Terbium-Gallium-Granat ist ein wesentlicher magneto-optischer Kristall für Faraday-Polarisatoren. Der Faraday-Polarisator besteht aus dem TGG-Kristallstab und einem speziell entwickelten Magneten. Die Polarisation des durch die magneto-optischen Materialien abgelenkten Strahls und die Richtung der Ablenkung hat nur eine gewisse Beziehung zur Richtung des Magnetfelds und hat nichts mit der Richtung der Strahlausbreitung zu tun. Ein optischer Isolator ist ein optisches Bauteil, das die Übertragung von polarisiertem Licht nur in einer Richtung ermöglicht.


Hauptanwendung:

1) Faraday-Isolatoren

2) Faraday-Polarisator

Vorteile:

3) Große Verdet-Konstante (35 Rad T –1 m –1 )

4) Geringe optische Verluste (<0,1 %/cm)

5) Hohe Wärmeleitfähigkeit (7,4 W m –1 K –1 ).

6) Hohe Laserzerstörschwelle (>1GW/cm2)


Grundlegende Eigenschaften von TGG-Kristall:

Chemische Formel:

Tb 3 Ga 5 O 12

Gitterparameter

a = 12,355 Å

Wachstumsmethode

Tschochralski

Dichte

7,13 g/cm3

Mohs-Härte

8.0

Schmelzpunkt

1725 ℃

Brechungsindex

1,954 bei 1064 nm


HGO bietet TGG-Spezifikationen an:

Orientierung:

<111> kristalline Richtung

Wellenfrontverzerrung:

λ/10 pro Zoll bei 632,8 nm

Maßtoleranzen :

Stangen mit Durchmesser: +0,0/-0,05 mm, Länge: ±0,1 mm

Extinktionsverhältnis

>30dB

Oberflächenqualität:

10/5 Scratch/Dig MIL-O-1380A

Parallelität:

< 10 ″

Rechtwinkligkeit:

< 5 '

Klare Blende:

> 90 %

Oberflächenebenheit:

< λ/10 bei 632,8 nm

Fase:

< 0,1 mm bei 45o

Größe

Auf Kundenwunsch

Glasur

AR-Beschichtung nach Kundenwunsch

Schadensschwelle

750 MW/CM2 bei 1064 nm, TEM00, 10 ns, 10 Hz

Qualitätsgarantiezeitraum

Ein Jahr bei bestimmungsgemäßem Gebrauch



Warum HGO wählen?

HG OPTRONICS.,INC. ist in der Lage, hochwertige Terbium-Gallium-Granat-TGG-Kristalle in Massenproduktionsmengen zu liefern. TGG-Kristalle sind ein wesentlicher Bestandteil von Isolatoren, daher wird eine strenge Qualitätskontrolle auf die Einschlüsse, die Absorption, den Streuverlust, den Volumenverlust, die Volumenspannung und vor allem den ER-Wert unseres TGG angewendet. Alle notwendigen und wesentlichen Spezifikationen können im Haus physisch gemessen werden.

In den letzten Jahren hat die Menge an TGG-Kristallen stark zugenommen, und wir sind zu einem wichtigen Lieferanten von Top-Isolatorherstellern in der Welt geworden, und HGO verfügt über eine Massenproduktionslinie für TGG-Kristalle und verfügt über umfangreiche Erfahrungen und eine starke Fähigkeit, solche Kristalle in großen Mengen zu liefern und in kurzer Lieferzeit.

Hinterlass eine Nachricht
Wenn Sie an unseren Produkten interessiert sind und weitere Details erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
Verwandte Produkte
Square Sapphire Glass Windows
Kundenspezifisches optisches Saphirglasfenster

Das Saphirfenster behält seine hohe Festigkeit bei hohen Temperaturen, hat gute thermische Eigenschaften und eine hervorragende Transparenz. Es ist chemisch beständig gegen gängige Säuren und Laugen bei Temperaturen bis 1000 °C sowie gegen HF unter 300 °C. Diese Eigenschaften fördern seine breite Verwendung in feindlichen Umgebungen, wo eine optische Übertragung im Bereich vom Vakuum-Ultraviolett bis zum nahen Infrarot erforderlich ist.

Weiterlesen
Optical Dove Prism With Coating
BK7 And Fused Silica Glass Dove Prisms

Invented by H.W. Dove, Dove Prisms are also known Reversion prisms.  When the prism is rotated about its length axis, the image viewed through the prism rotates at twice the prism rotation rate.  This is an unusual and sometimes useful property for special applications. Entry and exit faces are anti-reflection coated.

Weiterlesen

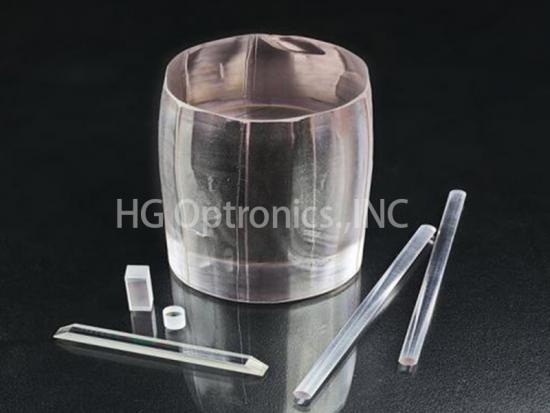

NdYAG Crystal for solid-state laser
