a-BBO-Kristall alpha -Bariumborat

α-BBO (α-BaB 2 O 4 ) ist ein negativer einachsiger Kristall, der über einen breiten transparenten Bereich von 190 nm bis 3500 nm eine große Doppelbrechung aufweist. α-BBO ist ein ausgezeichneter Kristall, insbesondere in UV- und Hochleistungsanwendungen.

Die physikalischen, chemischen, thermischen und optischen Eigenschaften von Alpha-BBO-Kristallen ähneln denen von Beta-BBO. Aufgrund der Zentrosymmetrie in seiner Kristallstruktur gibt es jedoch keinen nichtlinearen Effekt zweiter Ordnung im Alpha-BBO-Kristall, und daher hat er keine Verwendung für nichtlineare optische Prozesse zweiter Ordnung. Stattdessen wird alpha-BBO weit verbreitet zur Herstellung von Polarisatoren, polarisierenden Strahlversetzern, Phasenverzögerern, doppelbrechenden Platten und Zeitverzögerungskompensatoren, insbesondere solchen für UV- und Hochleistungslaser, verwendet.

  • Produktherkunft:

    China
  • Hafen:

    Fuzhou, China
  • Vorlaufzeit:

    3-4weeks
Teilen mit : f t y b l ins
  • Produktdetail

Beschreibungen:

a-BBO-Kristall alpha-Bariumborat (α-BaB 2 O 4 ) ist ein negativer einachsiger Kristall, der über einen breiten transparenten Bereich von 190 nm bis 3500 nm eine große Doppelbrechung aufweist. α-BBO wird häufig zur Herstellung von Polarisatoren, polarisierenden Strahlversetzern, Phasenverzögerern, doppelbrechenden Platten und Zeitverzögerungskompensatoren, insbesondere solchen für UV- und Hochleistungslaser, verwendet.



Hauptanwendungen:

1) Hochleistungsstrahlverdränger für Isolatoren.

2) Hochleistungspolarisator

3) Zeitverzögerungskompensatoren

Vorteile:

4) Hohe UV-Durchlässigkeit

5) Große Doppelbrechung

6) Hohe Schadensschwelle

Grundlegende Eigenschaften des YVO4-Kristalls:

Transparenzbereich

190-3500nm

Hygroskopische Anfälligkeit

Niedrig

Dichte

3,85 g/cm3

Mohs-Härte

4.5

Wärmeausdehnungskoeffizienten ( / ℃)

9,3 × 10-6 ( C )

9,5 × 10-6 ( A )

Schadensschwelle

1GW

Brechungsindizes

no=1,6776 , ne=1,5534 , bei 532 nm

no=1,6579 , ne=1,5379 , bei 1064 nm

Sellmeier-Gleichung ( λ in μm )

n o 2 = 2,7471 + 0,01878/(λ 2 – 0,01822) – 0,01354 λ 2

n e 2 = 2,37153 + 0,01224/(λ 2 – 0,01667) – 0,01516 λ 2


HGO bietet a-BBO-Spezifikationen:

Toleranz des Schnittwinkels

△ θ ≤ ±0,25°, △ φ ≤±0,25°

Abmessungen

Toleranz

±0,1 mm

Ebenheit

λ/10 bei 632,8 nm

Wellenfrontverzerrung

λ/4 bei 632,8 nm

Oberflächenqualität

10/5 gemäß MIL-O-13830B

Parallelität

10 ″

Rechtwinkligkeit

10 ′

Abschrägung/Fase

<0,1 mm bei 45 Grad.

Chips

<0,1mm

Klare Blende

>95%

Glasur

AR/HR (IAD, EB, IBS) Beschichtung nach Kundenwunsch

Schadensschwelle

750 MW/CM2 bei 1064 nm, TEM00, 10 ns, 10 Hz

Qualitätsgarantiezeitraum

Ein Jahr bei bestimmungsgemäßem Gebrauch


Warum HGO wählen?

HG OPTRONICS.,INC. ist in der Lage, qualitativ hochwertiges α-BBO (α-BaB 2 O 4 ) in Massenproduktionsmengen zu liefern. Im Vergleich zu YVO4 ist ein a-BBO-Kristall besser geeignet für Hochleistungs-Strahlverdränger für Isolatoren, und immer mehr Hersteller von Isolatoren suchen nach a-BBO als Ersatz für YVO4-Strahlverdränger, insbesondere in Hochleistungssystemen. In den letzten Jahren hat HGO eine Massenproduktionslinie für Hochleistungs-a-BBO-Strahlverschieber fertiggestellt und verfügt über umfangreiche Erfahrungen und eine starke Fähigkeit, solche Kristalle in großen Mengen und in kurzer Lieferzeit zu liefern.

Hinterlass eine Nachricht
Wenn Sie an unseren Produkten interessiert sind und weitere Details erfahren möchten, hinterlassen Sie bitte hier eine Nachricht. Wir werden Ihnen so schnell wie möglich antworten.
Verwandte Produkte
Pure YVO4 Yttrium Orthovanadate crystals
YVO4 Kristall Yttriumorthovanadat

Das Yttriumorthovanadat (YVO4) ist ein positiver einachsiger Kristall, der mit der Czochralski-Methode gezüchtet wurde. Es hat eine gute Temperaturstabilität und physikalische und mechanische Eigenschaften. Aufgrund seines breiten Transparenzbereichs und seiner großen Doppelbrechung ist es ideal für optisch polarisierende Komponenten. Es ist ein ausgezeichneter synthetischer Ersatz für Calcit- (CaCO3) und Rutil- (TiO2) Kristalle in vielen Anwendungen, darunter faseroptische Isolatoren und Zirkulatoren, Verschachteler, Strahlversetzer und andere polarisierende Optiken.

Weiterlesen
Co2+:MgAl2O4  Cospinel Q-switch
Co2+:MgAl2O4 Kobalt-dotierter Magnesium-Aluminat-Spinell

Co 2+ :MgAl 2 O 4 Cospinel ist ein relativ neues Material für die passive Güteschaltung in Lasern, die von 1,2 bis 1,6 μm emittieren, insbesondere für augensichere 1,54 μm Er:Glas-Laser, funktioniert aber auch bei 1,44 μm und 1,34 μm Wellenlängen. Spinell ist ein harter, stabiler Kristall, der sich gut polieren lässt. Kobalt ersetzt ohne weiteres Magnesium im Spinell-Wirt, ohne dass zusätzliche Ladungskompensations-Ionen benötigt werden. Ein hoher Absorptionsquerschnitt (3,5 × 10 –19 cm 2 ) ermöglicht ein Q-Switching eines Er:Glas-Lasers ohne Fokussierung innerhalb des Hohlraums sowohl mit Blitzlampen- als auch mit Diodenlaserpumpen. Eine vernachlässigbare Absorption im angeregten Zustand führt zu einem hohen Kontrast des Q-Switch, dh das Verhältnis von anfänglicher (kleines Signal) zu gesättigter Absorption ist höher als 10.

Weiterlesen
BBO Nonlinear crystal
BBO Nichtlinearer Kristall Beta-Bariumborat-Kristall

HGO züchtet nichtlineare BBO-Kristalle mithilfe der Flussmitteltechnologie. Die BBO-Kristalltransparenz reicht von 188 nm bis 5,2 µm, was eine angemessene Transparenz von 3-5,2 µm für wenige zehn µm dicke Kristalle einschließt, während ihr phasenanpassbarer Bereich fast den gesamten Transparenzbereich umfasst. In Kombination mit anderen großartigen Eigenschaften von BBO eignet es sich für zahlreiche nichtlineare parametrische Anwendungen. Erwähnenswert ist, dass BBO-Kristalle von allen gängigen nichtlinearen Kristallen die höchste Nichtlinearität im UV-Bereich aufweisen.

Weiterlesen
LiF crystal  windows
LiF-Kristalllithiumfluorid

HGO züchtet LiF-Kristalle im eigenen Haus unter Verwendung der Czochralski-Technologie. LiF-Kristall oder Lithiumfluorid-Kristall ist ein optisches Material mit hervorragender Durchlässigkeit im VUV-Bereich. Es wird auch für Fenster, Prismen und Linsen im sichtbaren und infraroten Bereich von 0,104 µm bis 7 µm verwendet. LiF-Einkristalle sind empfindlich gegen Temperaturschocks und würden bei 400°C durch Luftfeuchtigkeit angegriffen. Beim Arbeiten bei einer hohen Temperatur von 600 °C wird der LiF-Kristall weich und leicht plastisch, sodass er zu Radiusplatten gebogen werden kann. Außerdem erzeugt die Bestrahlung Farbzentren. Daher sollten Benutzer Maßnahmen ergreifen, um LiF-Kristalle vor Feuchtigkeit und Schäden durch hochenergetische Strahlung zu schützen. Darüber hinaus kann LiF entlang der (100)-Ebene und weniger häufig (110)-Ebene gespalten werden. Die optischen Eigenschaften sind gut, jedoch ist die Struktur nicht perfekt und die Spaltung schwierig.

Weiterlesen
Optical Dove Prism With Coating
BK7 And Fused Silica Glass Dove Prisms

Invented by H.W. Dove, Dove Prisms are also known Reversion prisms.  When the prism is rotated about its length axis, the image viewed through the prism rotates at twice the prism rotation rate.  This is an unusual and sometimes useful property for special applications. Entry and exit faces are anti-reflection coated.

Weiterlesen

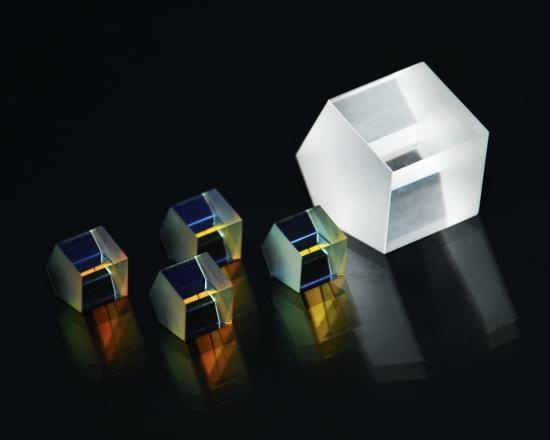

High Precision Beamsplitter Penta Prisms
